产品详情
描述：
ADS1285 是一款高分辨率、低功耗模数转换器 (ADC)，具有可编程增益放大器 (PGA) 和有限脉冲响应 (FIR) 滤波器。该 ADC 适用于要求精确数字化和长电池运行时间的地震设备的苛刻需求。
ADC 具有低噪声 PGA (6 nV/√ Hz )，适合直接连接到地震检波器和变压器耦合水听器，无需外部放大器。
功率可扩展模式在动态范围与功耗之间进行权衡。可选的缓冲器操作绕过 PGA 以进一步降低功耗。

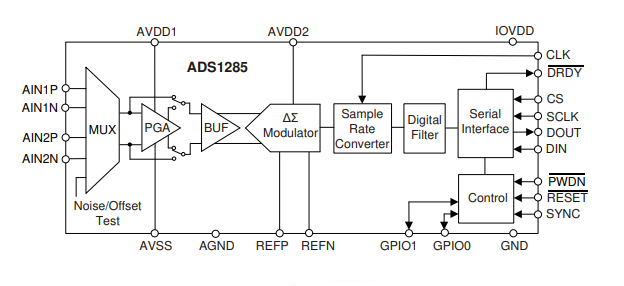

该 ADC 包含一个高分辨率、低漂移、Δ-Σ (ΔΣ) 调制器和一个具有可编程相位响应的 FIR 数字滤波器。高通滤波器 (HPF) 从信号中去除直流和低频成分。采样率转换器 (SRC) 将时钟频率误差的影响校正到 7-ppb 分辨率以内。
该 ADC 采用紧凑的 5mm × 5mm VQFN 封装，完全额定在 –40°C 至 +85°C 温度范围。
特性：
●功率可扩展模式（500 SPS 时的 DR，增益 = 1）：
●高功率模式：134-dB DR，11.5 mW
●中等功率模式：134-dB DR，8.5 mW
●低功耗模式：131-dB DR，6.5 mW
●总谐波失真：–120 分贝
●CMRR：125分贝
●数据速率：125 SPS 至 4000 SPS
●PGA 增益：1 至 64
●省电缓冲模式
●采样率转换器
●线性和最小相位数字滤波器
●可编程高通滤波器
●测试输入通道
●偏移和增益校准
●通用 I/O
●模拟电源：3.3 V 或 5 V
●单电源或双电源操作
应用：
●能源勘探
●被动地震监测
●地球科学
●精密仪器
参数：
分辨率（位）：32
输入通道数：2
采样率（最大）（kSPS）：4
接口类型：SPI
建筑学：Delta-Sigma
输入类型：微分
多通道配置：多路复用
输入范围（最大）（V）：2.5
输入范围 (Min) (V)：-2.5
特征：通用输入输出接口，PGA
工作温度范围（℃）：-40 至 85
功耗（典型值）（mW）：8
模拟电压 AVDD (Min) (V)：3
信噪比 (dB)：134
模拟电压 AVDD (Max) (V)：5.5
数字电源 (Min) (V)：1.65
数字电源 (Max) (V)：3.6
